TZ01B二級冷卻器電廠冷卻器

一、產品分類:

TZ01A 型單盤管預冷卻器

TZ01B 型雙盤管高效冷卻器

二、產品概述：

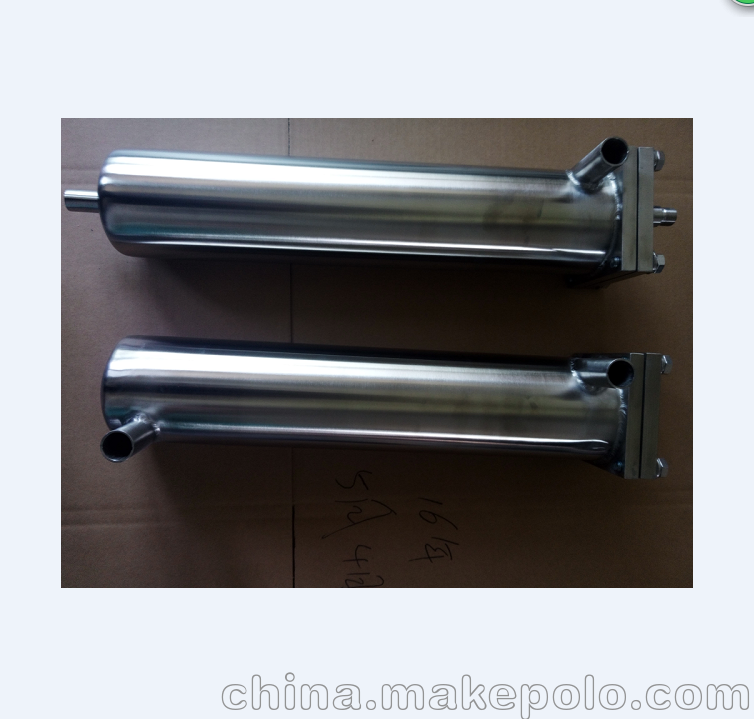

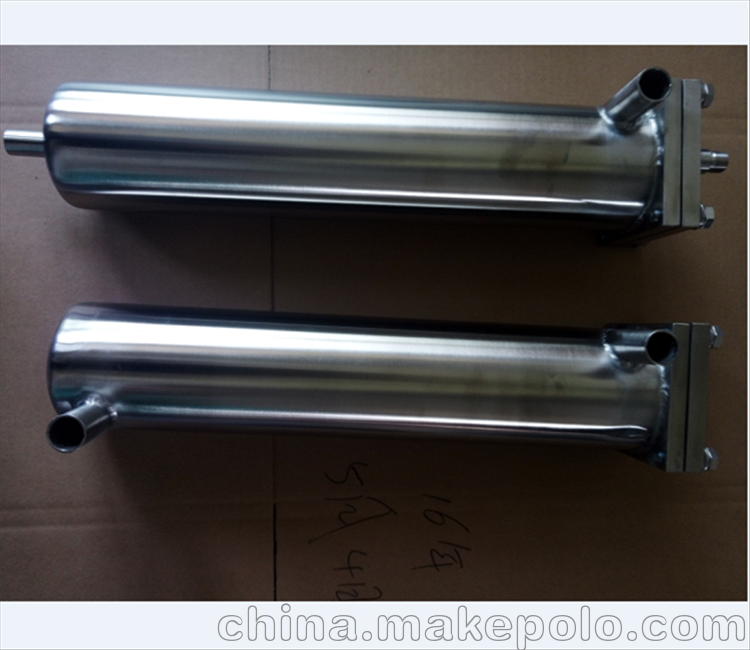

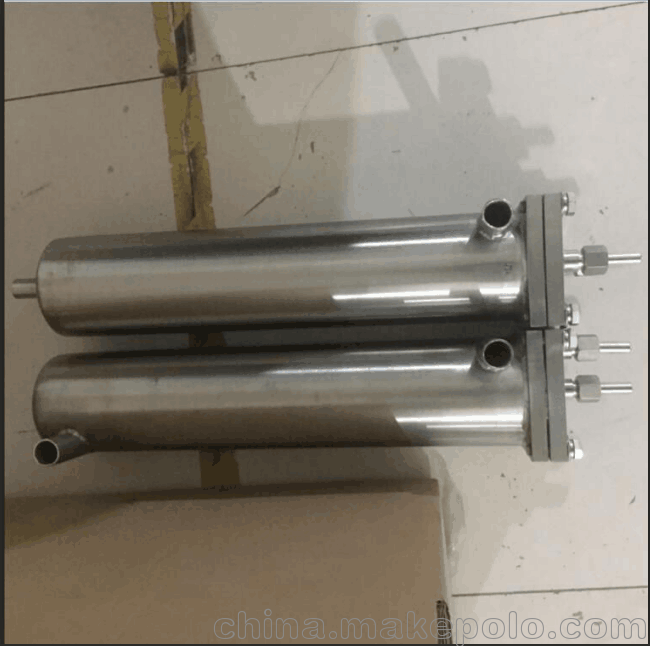

高效筒形冷卻器適用與對高溫水汽樣品進行熱交換，提供合適溫度的水汽樣品。筒形冷卻器結構組成：外筒體和盤管。外筒體和盤管采用法蘭聯接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。

冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。

結構合理，維護方便

三、過濾流程：

1、A型預冷卻器采用單盤管，由樣水管壁厚3mm，所以它能承受樣水與冷卻水之間很高的溫差，使用壽命長。

2、B型管冷卻器采用雙盤管，經過一級降溫后，樣水溫度降低到100℃以下。由于樣水與冷卻水溫差已經很小，所以樣水管壁厚可適當減小，有效長度長，有效冷卻面積大，同時，由于樣水管壁厚為1.5mm,所以它能取得非常好的降溫效果,經過兩級降溫后樣水的溫度不高于冷卻水進口溫度2℃。

A、樣水入口溫度<200度時采用雙盤管冷卻器進行冷卻；

B、樣水入口溫度>200度時采用單盤管+雙盤管冷卻器進行兩級冷卻；

C、A型單盤管冷卻器和B型雙盤管冷卻器采用串聯方式布置在同一冷卻架上，可節水50%；同時由于冷卻器采用高效逆向熱交換方式，每路取樣點只需冷卻水1.5t/h。

3、恒溫冷卻器。該設備使用在恒溫裝置內，通過與恒溫水箱冷卻水熱交換

將樣水恒定在一定的溫度范圍內（25±1℃）。

4、主要用于汽水取樣裝置中對高溫高壓排污水的冷卻降壓，通過排污擴容器內冷卻水管道的五級縮放降壓和冷卻水管道上翅片冷卻，使排污壓力不大于0.2MPa，溫度小于50度。

四、技術參數：

五、故障維修：

檢修人員在發現冷卻器的硬密封處出現滲漏時，可松開硬密封利用金相砂紙對硬密封的密封面進行適當?shù)难心ィ饕獙⒎e垢磨去，然后裝好即可消除漏點。冷卻器的上下法蘭之間出現泄漏主要就是上下法蘭之間的密封墊圈損壞，只要對其進行更換即可。
